Тиристоры К106А,Б, К108А,Б, К106А-5,Б-5, К108А-5,Б-5

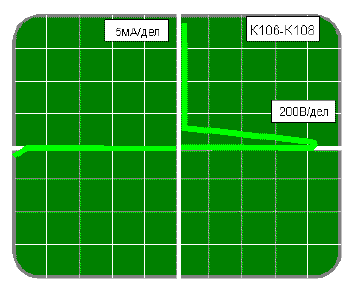

Высокоэффективные высоковольтные тиристоры с односторонней меза-структурой с защитой кристалла стеклом Тиристоры К106 с высокими значениями (dV/dt)кр. Тиристоры К108 c малыми током управляющего электрода и током удержания. Тиристоры К106А,Б, К108А,Б в корпусе ТО-220, тиристоры К106А-5,Б-5, К108А-5,Б-5 в бескорпусном исполнении для установки в гибридные схемы. Типичная вольтамперная характеристика тиристоров К108

Условное обозначение Тиристоры К106*, К108* в корпусе ТО-220 (КТ-28)      К     А      У   Тиристоры бескорпусные  К106*-5, К108*-5   Катод (ПОС-61)      Упр.эл.(ПОС-61) Анод (Sn-Wi) Размер кристалла  2,7х2,7х0,3мм

Предельно-допустимые режимы (Т_П=25^оС, если не указано иное)

Наименование параметра характеристики Усл. обозн. Значение Ед. изм. Повторяющееся прямое и обратное напряжение в закрытом состоянии  (ТКОРП=от -40 до +125оС, RУК=1кОм) К106А, К106А-5, К108А, К108А-5 К106Б, К106Б-5, К108Б, К108Б-5 UПР, UОБР     400 600 В Обратное импульсное напряжение управления К108 UУ,ОБР 5 В Действующий ток в открытом состоянии при угле проводимости 180о ТКОРП=от до -40 до +85оС ТКОРП=100оС IОС,Д 5 2 А Неповторяющийся ток в открытом состоянии  (1/2 периода синусоидального напряжения частотой 50Гц ) tИ =100мкс IОС,УДР 30 50 А Прямой импульсный ток управления tИ=300мкс, f=50Гц IУ,И 2 А Средняя рассеиваемая мощность  (в корпусе ТО-220) при ТКОРП=85оС PОС,СР 20 Вт Температура p-n - перехода ТП 125 оС

Электрические параметры (Т=25^оС, R_УК=1кОм, если не указано иное)

Наименование параметра Усл. обозн. Мин Тип Макс Ед.изм. Повторяющийся импульсный ток в закрытом состоянии (U=UПР.МАКС) и повторяющийся обратный ток (U=UОБР.МАКС) при Т=25оС Т=125оС IЗС,П IОБР.П           50 500 мкА Импульсное напряжение в открытом состоянии при IОС,И=8А (tИ=10мс) UОС,И   1,5 1,75 В Постоянный ток управления при UПР=7В, RН=5_Ом, RУК - отсутствует К106 К108 IУ       20 0,2 >мА Отпирающее постоянное напряжение управления при UПР=7В, RН=5Ом  UУ,ОТ   0,8 1,5 В Ток удержания при UПР=7В, Rук - отсутствует К106 К108 IУД     30 10 мА Критическая скорость нарастания напряжения U=UПР.МАКС, ТП=125оС К106 К108 (dU/dt )КР 100 10           В/мкс
