Фазовый регулятор мощности PR1500

Фазовый регулятор мощности PR1500
Фазовый регулятор мощности PR1500

Назначение

Фазовый регулятор позволяет изменять мощность в диапазоне от 0 до 97% от номинального значения мощности нагрузки. Особенность регулятора - плавное регулирование при малых углах проводимости.
С помощью PR1500 можно регулировать:

  • частоту вращения коллекторного электродвигателя переменного тока (электроинструмент, пылесосы, электромиксеры, кухонные комбайны и т.п.);
  • яркость осветительных ламп накаливания; мощность в электронагревательных приборах (паяльниках, обогревателях жилых помещений, теплиц, инкубаторов и т.п.)


Технические характеристики

Наименование характеристики Усл.обозн. Значение Режим измерения
Номинальное напряжение сети

Uном

~220В, 50Гц


Допустимое отклонение напряжения питания

-15+10%


Номинальная мощность нагрузки (при установке на теплоотвод)

Pном

1500 Вт

R1=0 (см.ниже рис.2)

Падение напряжения между выводами 1 и 2 при номинальном токе, не более

Ток утечки в закрытом состоянии, при напряжении между выводами 1 и 2 ±400В

2мА

Пределы регулирования мощности в нагрузке относительно номинальной:

0 ... 97%

симистора (при нулевом значении сопротивления переменного резистора), не менее:

150 град.

Максимально допустимый кратковременный (не более 6 сек) , действующий ток перегрузки при максимальном угле проводимости

150 град.

Ударный неповторяющийся ток в течение одного периода сетевого напряжения (20 мсек) при максимальном угле проводимости, не более

70А

Интервал рабочих температур корпуса

Тк

-40... +85 оС


Вес, не более

15Г



Рекомендации по применению

  1. Не превышайте допустимую температуру корпуса изделия.
  2. Регулятор мощности рекомендуется устанавливать на теплоотводящий радиатор. Между корпусом регулятора и радиатором необходимо применять теплопроводящую пасту или теплопроводящие прокладки.
  3. При работе на индуктивную нагрузку между силовыми электродами регулятора рекомендуется включать последовательную RC- цепь (0,1мкФ, 100 Ом).
  4. Не допускается работа регулятора на емкостную нагрузку.
  5. Рекомендуемый интервал значений сопротивления резистора R1=1,0-1,5 МОм, рассеиваемая мощность 0,25 Вт.
  6. При значении R1= 1,5МОм обеспечивается нулевое значение мощности в нагрузке.
  7. Снижение уровня радиопомех должно предусматриваться выбором соответствующего LC-фильтра.
  8. Защита от поражения электрическим током должна предусматриваться конструкцией бытового прибора .

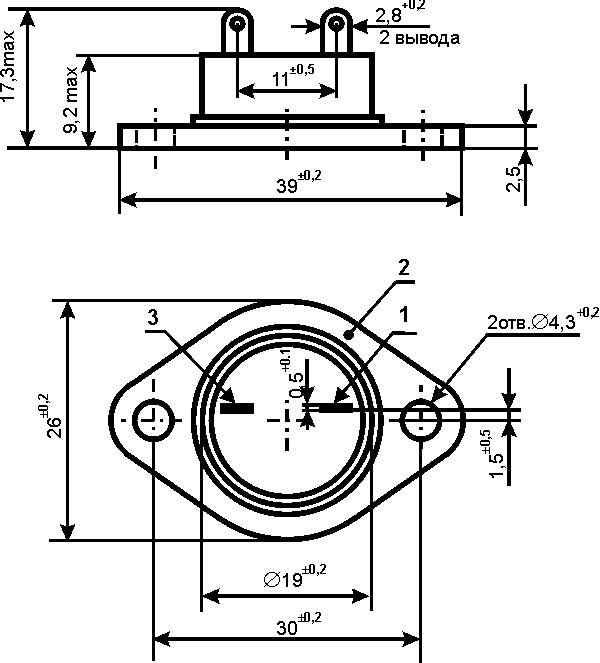

Габаритные и устанвочные размеры регулятора PR1500

Габаритные и устанвочные размеры регулятора PR1500

Примеры подключения PR1500

Примеры подключения регулятора PR1500

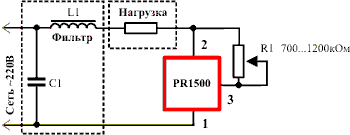

а)Для резистивной нагрузки



Примеры подключения регулятора PR1500

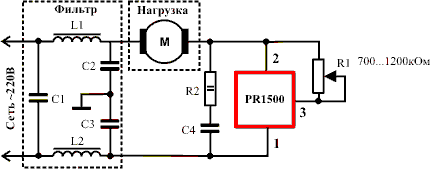

б)Для активно-индуктивной нагрузки (электродвигатель)
