Кремниевые программируемые транзисторы (КПТ) К6027-6028


Полупроводниковые приборы, тиристоры



Назначение

Приборы К6027 и К6028 предназначены для работы в пороговых схемах, формирователях импульсов, генераторах импульсов, схемах задержки, схемах управления тиристорами, схемах защиты.

Приборы характеризуются :

  • возможностью задания напряжения переключения и тока переключения при помощи резистивного делителя в цепи управляющего электрода
  • током переключения < 1-5мкА
  • током в закрытом состоянии -10нА
  • выходным импульсным током - 2А
Приборы выполняются в двух конструктивных исполнениях (см. ниже).


Конструктивные разновидности КПТ


Обозначение КПТ в схемах К6027-9 - K6028-9 К6027-K6028


К6027-9-K6028-9 К6027-K6028

     A     У     К

А-анод, К-катод,
У-управляющий электрод

корпус КТ-46  (SOT-23)
1-А, 2-У, 3-К

корпус КТ-26 (TO-92)




Предельно-допустимые режимы (Т=25оС, если не оговорено иное)


Наименование параметра, характеристики

Усл. обозн.

Значение

Ед. изм.

Прямое напряжение между анодом и катодом при RАУ=1кОм

UАК,ПР


40
В
Обратное напряжение между анодом и катодом при отключенном управляющем электроде

UАК,ОБР


-40

В

Прямое напряжение между управляюим электродом и катодом

UУК,ПР


40
В
Обратное напряжение между управляюим электродом и катодом

UУК,ОБР


-5
В
Постоянный прямой ток

IОС

150

мА

Повторяющийся прямой импульсный ток , (Q=100, tИ=20мкс)

IОС,П

2 А
Постоянный ток управляющего электрода в открытом состоянии

IУ

+50 мА
Рабочая температура p-n- перехода

ТП

от -55 до +100 оC
Рассеиваемая мощность

К6027-9, К6028 - 9

К6027, К6028

PОС



250

500

мВт



Электрические параметры  (Т=25оС, если не оговорено иное)


Наименование параметра

Усл. обозн.

Мин Тип Макс Ед.изм.
Ток переключения при

UУК=10В, RУ=10кОм

К6027

К6028

IПРК





5

1

мкА

Постоянное напряжение в открытом состоянии при IОС=150мА

UОС




0,8


1,7

В

Постоянный ток между управляющим электродом и анодом в закрытом состоянии при U=40В

IУА,ЗС





10

нА

Постоянный ток между управляющим электродом и катодом в закрытом состоянии при U=40В

IУК,ЗС






5




50

нА

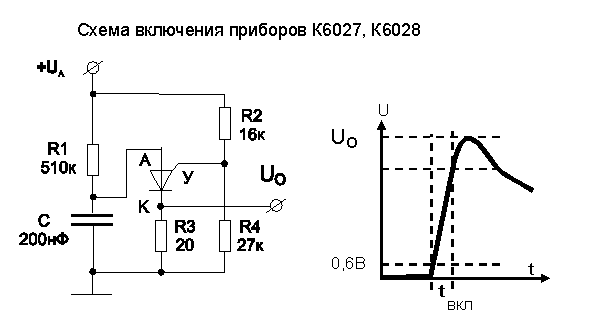

Пиковое выходное напряжение при U=30В, UУ=20В, С=0,2мкФ (см. схему)

U0





6



11

В

Время включения при U=20В, С=0,2мкФ (см. схему)

tВКЛ


80

нс




Другие параметры оговариваются при заказе.
